一、概述

　　SAJ型化工流程泵是臥式單級單吸懸臂式離心泵，該系列泵額定性能點和安裝尺寸符合國際標準 IS02858，其條件符合IS05199標準，它與國家推廣的舊型屬同一類型，增加了副葉輪動力密封裝置。主要適用于輸送各種強腐蝕性含有一定顆粒(含固量25%)的介質，在制堿、制酸、石油化工、造紙、化肥、制藥、環境保護等方面的應用極廣。

　　泵輸送介質的溫度一般為-20—150℃，必要時采用適當冷卻措施、輸送的介質溫度可更高。泵的工作壓力按16bar設計。

二、性能范圍

　　流量：1.6—400m3/h、揚程：5—125m

三、用途

　　適用于化工流程中輸送有腐蝕性粘度類似于水的液體。

四、特點

　　SAJ化工流程泵為單級單吸懸臂式離心泵。其標記額定性能點和尺寸等都采用國際標準ISO2858-1975(E)。是機械工業部確定取代F型耐腐蝕離心泵的節能、更新?lián)Q代產品。泵輸送介質的溫度一般為-20—150°C，必要時采用適當冷卻措施、輸送的介質溫度可更高。泵的工作壓力按16bar設計。

五、型號意義

　　SAJ 50—32—160 A S1 303

　　SAJ：國際標準化工流程泵系列產品

　　50：泵吸入口直徑

　　32：泵排出口直徑

　　160：葉輪的名義直徑

　　A：同型號葉輪一次切削，性能參數降低

　　S1：單端面內裝式機械密封

　　303：泵觸液零件的材料代號

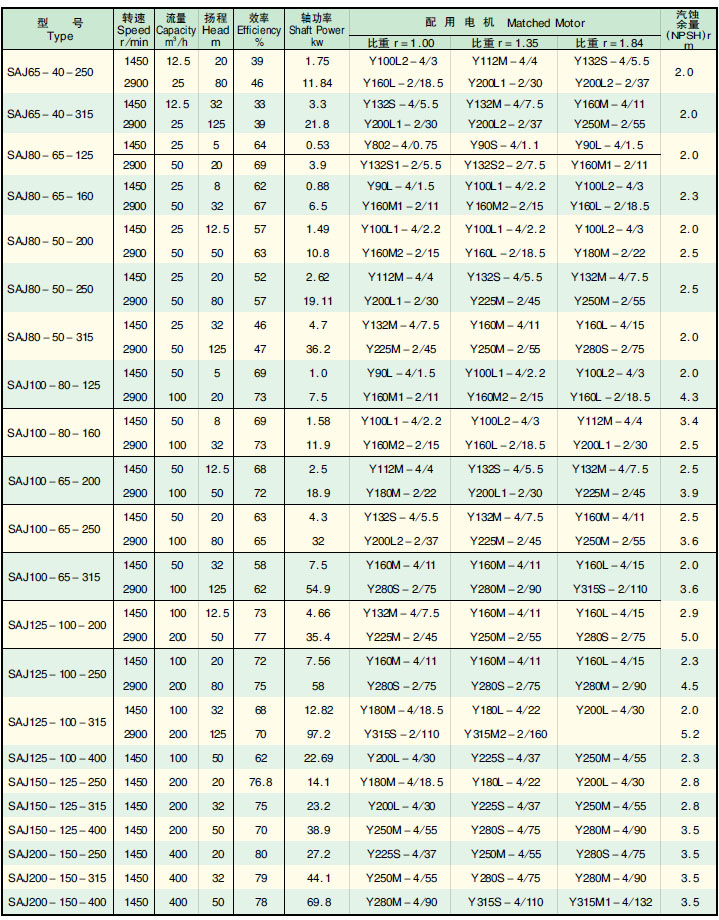

六、參數性能：
